制程军备竞赛白热化：从3nm到1nm，CPU工艺路线图全解析

制程竞赛再升级：3nm之后是什么？

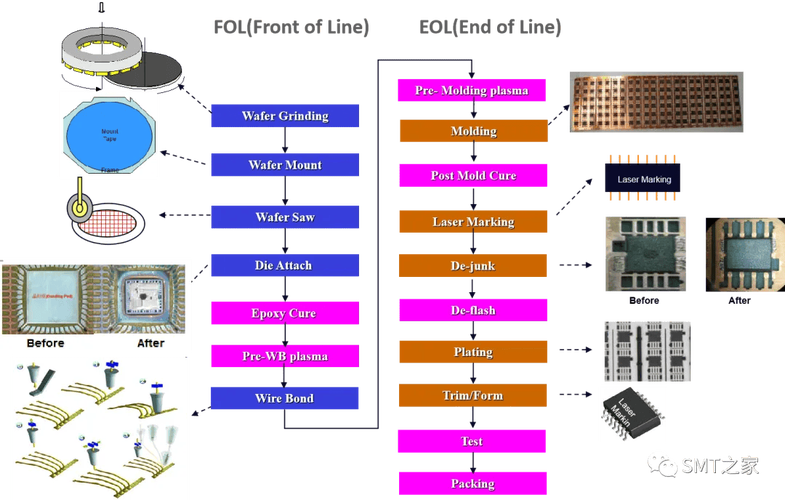

在半导体行业，制程工艺一直是推动处理器性能提升的核心动力。从最初的微米级到如今的纳米级，每一次工艺节点的进步都意味着更高的晶体管密度、更低的功耗和更强的性能。目前，台积电的3nm（N3）工艺已进入量产阶段，被苹果A17 Pro和M3系列采用；三星的3nm GAA（Gate-All-Around）工艺也已量产，用于Exynos 2400等芯片；英特尔则凭借Intel 4（原7nm）工艺在2023年推出Meteor Lake处理器。然而，竞争远未结束——2nm、1.8nm甚至1nm的路线图已经浮出水面。

核心内容：三大巨头路线图详解

台积电：从N3到N2再到A16

台积电的制程路线图清晰而激进。在N3之后，台积电计划推出N3E、N3P、N3X等多个优化版本，以覆盖不同应用场景。真正的重大升级是N2（2nm）工艺，预计2025年量产。N2将首次采用GAA（Gate-All-Around）晶体管结构，取代FinFET，理论上可提供比N3更优的能效比。台积电还规划了A16（1.6nm）工艺，预计2026年推出，将引入背面供电技术（Backside Power Delivery），进一步提升性能和能效。

三星：3nm GAA之后是2nm SF2

三星在3nm节点率先采用了GAA技术（SF3），但良率和性能表现尚待市场检验。其2nm工艺（SF2）计划于2025年量产，相比SF3将提升25%的性能或降低30%的功耗。三星还规划了SF1.4（1.4nm）工艺，预计2027年推出，将采用更先进的GAA结构和背面供电。三星的目标是在2nm节点重新夺回技术领先地位，但面临的挑战不小。

英特尔：IDM 2.0战略下的“四年五个节点”

英特尔在制程上曾一度落后，但通过IDM 2.0战略，计划在四年内推进五个节点：Intel 7（已量产）、Intel 4（2023）、Intel 3（2024）、Intel 20A（2024）和Intel 18A（2025）。Intel 20A将引入RibbonFET（GAA）和PowerVia（背面供电）两项新技术，而Intel 18A则进一步优化。英特尔还开放了代工服务，希望成为台积电和三星之外的第三极。

关键技术参数对比

性能与价格分析：制程升级带来的市场影响

制程工艺的进步直接体现在处理器性能和能效上。以台积电N3为例，苹果A17 Pro相比A16（N4）单核性能提升约10%，能效提升约20%。而未来的N2和A16将带来更大幅度的提升。对于消费者而言，更先进的制程意味着相同性能下更低的功耗，或者相同功耗下更强的性能，这对于笔记本电脑和移动设备尤为重要。然而，先进制程的成本也在急剧上升——一颗3nm芯片的设计成本可能超过5亿美元，这导致终端产品价格水涨船高。例如，采用N3的iPhone 15 Pro起售价相比前代有所上涨。未来，2nm和1nm芯片的成本将进一步增加，可能只有高端产品才能负担得起。

从行业角度看，制程竞赛正在重塑半导体格局。台积电凭借技术和产能优势，继续占据领先地位；三星试图通过GAA技术弯道超车，但良率问题仍是瓶颈；英特尔则通过IDM 2.0和代工服务，努力重回第一梯队。此外，ASML的高数值孔径EUV光刻机（High-NA EUV）对于2nm及以下节点至关重要，其供应能力也将影响各家的进度。

总结与建议：如何选择下一代处理器？

对于普通消费者，制程节点数字并不直接代表性能，还需考虑架构设计、缓存、频率等因素。建议如下：

• 追求极致性能的用户：可关注首批采用2nm（N2/SF2/Intel 18A）的旗舰处理器，预计2025-2026年上市。
• 注重性价比的用户：3nm（如台积电N3E）产品在2024-2025年将是甜点选择，性能足够且价格相对合理。
• 移动设备用户：能效提升是重点，3nm及以下制程的芯片能显著延长续航。
• 长期观望者：若预算有限，可等待2nm普及后的1.8nm或1nm产品，届时技术更成熟，成本有望降低。

总之，制程工艺的进步是处理器发展的基石，但并非唯一决定因素。在选购时，应综合考量性能、功耗、价格和实际需求，避免盲目追求最新节点。
