AMD A8-5600K APU评测：32nm四核一体显卡经典入门级处理器

AMD A8-5600K采用标准的盒装包装形式，处理器本体为Socket FM2插槽设计，表面覆盖金属散热盖，带有AMD标志和产品标识。32nm工艺下其体积紧凑，四核心布局集成在单一芯片中。盒装版本通常附带原装散热器，方便用户快速组装。

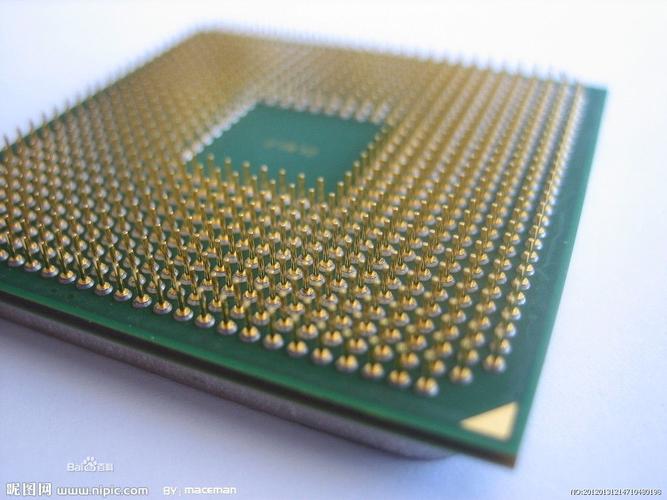

外观上，A8-5600K延续了AMD传统设计，引脚阵列位于处理器底部，安装时需对准FM2主板插槽。集成显卡输出支持HDMI 1.4a、DisplayPort 1.2和DVI，适合连接多种显示设备。整体做工扎实，适合入门级台式机搭建。

相比高端产品，其外观简洁实用，没有过多RGB元素，强调功能性而非炫酷。散热盖设计有助于热量均匀分布，配合100W TDP的原装风冷即可满足日常需求。

AMD A8-5600K基于Piledriver核心代号，32nm SOI工艺制造，配备四核心四线程，主频3.6GHz，加速频率最高3.9GHz。二级缓存4MB，不支持三级缓存和睿频加速技术，但支持64位处理。

内存方面支持DDR3 1866MHz，热设计功耗TDP为100W。集成AMD Radeon HD 7560D显卡，基本频率760MHz，拥有256个流处理器，提供入门级图形性能。

封装规格为Socket FM2，支持超频解锁，适合爱好者手动调节性能。整体规格定位于2012-2013年的中低端市场，平衡了计算与图形需求。

在多线程任务中，A8-5600K的四核心设计提供了一定的处理能力，适合日常办公、网页浏览和轻度多任务。集成显卡Radeon HD 7560D在1080p低画质下可运行部分老游戏，图形性能优于同期纯CPU平台。

基准测试显示其在CPU单核和多核得分处于当时中低水平，加速频率3.9GHz有助于短时高负载。搭配独立显卡后，整体平台性能可得到显著提升，但受限于老架构，现代应用优化不足。

作为APU，其最大优势在于无需独显即可输出图像，适合HTPC或入门娱乐系统。实际使用中，性能稳定但无法满足高帧率游戏或专业渲染需求。

A8-5600K的TDP为100W，在满载时功耗表现中规中矩。32nm工艺相比更先进节点略高，但原装散热器能有效控制温度，日常使用下保持在合理范围。

超频潜力存在，但需注意散热和电源稳定性。集成显卡工作时会额外增加功耗，建议搭配质量可靠的主板和电源。闲置状态下功耗较低，适合长时间待机场景。

整体散热设计简单实用，风冷即可满足需求，无需高端水冷。温度控制良好，避免了过热降频问题，但在封闭机箱中仍建议保持良好通风。

AMD A8-5600K目前主要出现在二手市场，价格亲民，适合预算极低的用户搭建复古或入门台式机。若用于办公或视频播放，其集成显卡提供便利，无需额外购卡。

对于追求性能的用户，建议考虑更新平台，新一代处理器在功耗、性能和兼容性上全面领先。A8-5600K的FM2主板生态已停产，升级空间有限。

购买时需检查处理器状态和兼容配件，确保主板支持并搭配足够内存。若仅需轻度使用，这款老APU仍能发挥余热。
